エネルギーメーターとは

エネルギーメーターは電気メーターとも呼ばれます。 有効電力を時間積分して有効電力量を測定する機器です。 電力量計の登場と発展には100年以上の歴史があります。 電気メーターが異なれば、測定原理も異なります。 以下、電気計器の開発経緯を踏まえて紹介します。

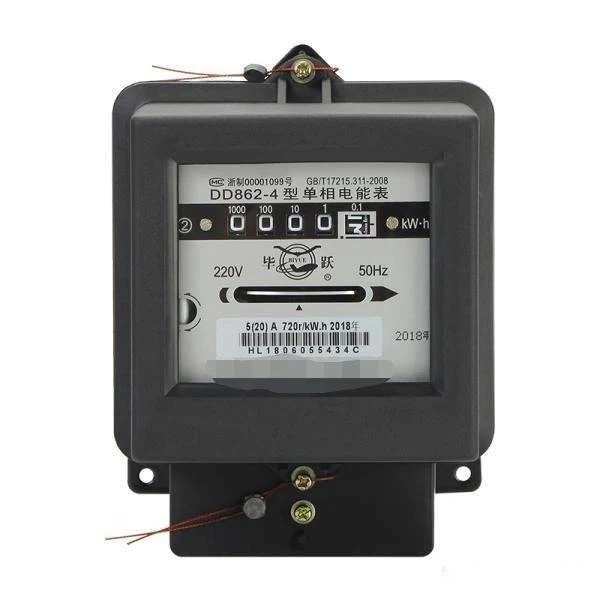

第 1 段階: 誘導型機械エネルギー メーター

誘導式機械式電力量計の内部計測機構には、電磁駆動部（電圧素子、電流素子）、回転素子、制動素子、ベアリング、カウンタなどがあります。

誘導機械エネルギーメーターは、電磁誘導の原理を使用してエネルギーメーターのターンテーブルを回転させ、エネルギー測定の目的を達成するために機械カウンターのカウントを駆動します。 電力量計を被試験回路に接続すると、電流コイルと電圧コイルに交流電流が流れ、この2つの交流電流がそれぞれの鉄心に交流磁束を発生させ、交流磁束がアルミディスクはアルミニウム ディスクに渦電流を誘導し、渦電流は磁場で力を受け、アルミニウム ディスクはトルクを取得して回転します (このトルクは、負荷によって消費される電力に比例します)。 アルミディスクが回転すると駆動します。 カウンターは消費した電力量を示します。

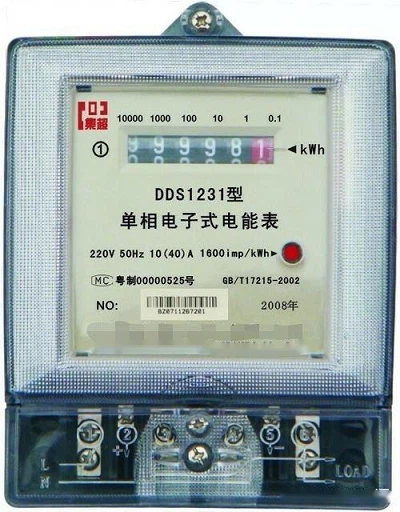

第二段階：電子エネルギーメーター

電子エネルギーメーターの内部構造は、電流サンプラー、電圧サンプラー、乗算器、コンバーター、分周器、カウント表示、カレンダークロック、コアコンポーネントのマイクロプロセッサー、電源などを含む電子部品と集積回路で構成されています。

測定された瞬時電圧と瞬時電流は、それぞれ電圧サンプラーと電流サンプラーを通過し、それに比例した微弱な電気信号に変換されて乗算器に送られます。 乗算器は、電圧信号と電流信号の瞬時値の乗算を完了し、電力に比例する DC 電圧信号を出力し、P/f コンバータを使用して DC 電圧信号を対応するパルス周波数に変換します (平均電力に比例する）、分周器で周波数を分周し、一定時間カウンタを通過させます。対応する電力量のカウントが表示されます。

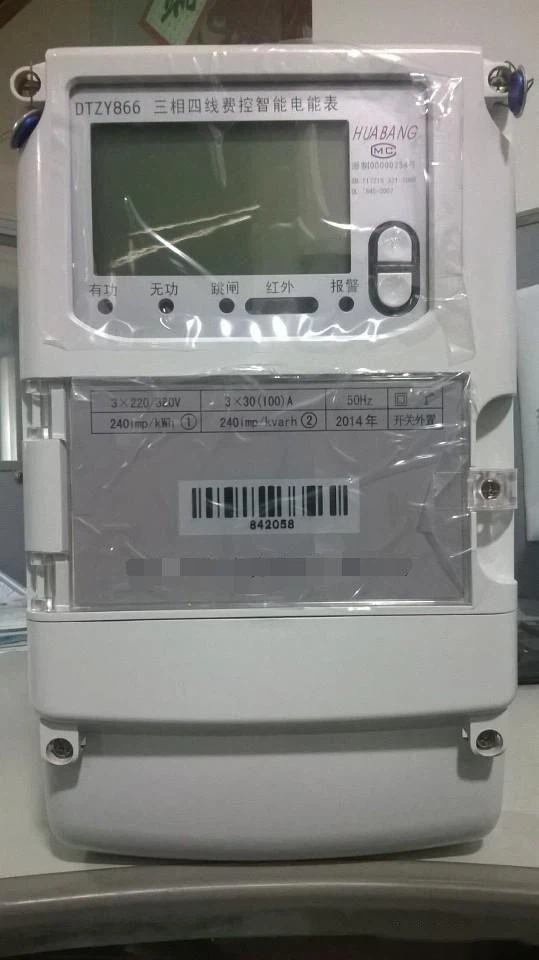

第三段階：スマートエネルギーメーター

スマートエネルギーメーターの測定原理は基本的に従来の電子エネルギーメーターと同じですが、機能はより強力です。1つは広範囲の電圧および電流測定機能であり、もう1つは時分割およびセグメント測定機能です。 、3番目は電気エネルギーの双方向測定機能、4番目は負荷記録、イベントアラームなどの機能があり、5番目は異常電力のオンライン監視、診断、アラーム、インテリジェント処理機能です消費、6番目はリモートまたはローカルのコスト管理機能です。

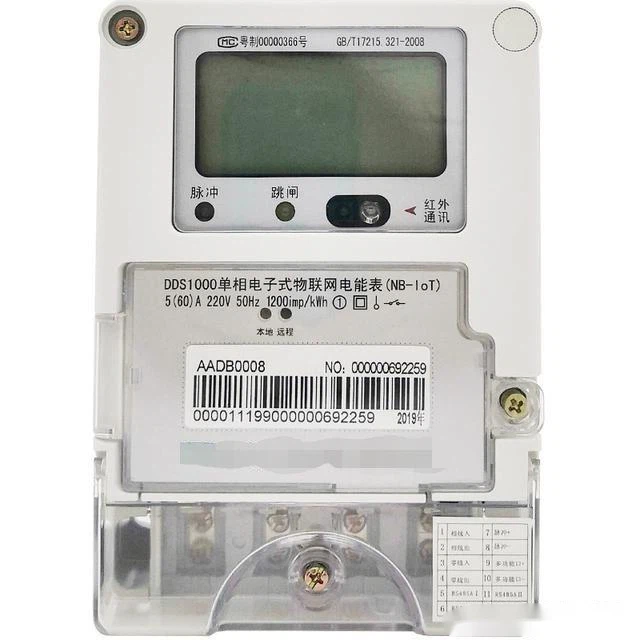

第四段階：スマートIoTエネルギーメーター（未来の新星）

スマートIoTエネルギーメーターは、マルチコアとモジュール化の設計コンセプトを採用して、測定機能と管理機能の相対的な独立性を実現し、標準化されたインターフェースを介して将来の機能拡張モジュールへのアクセスに対応し、測定モジュール、管理グループ、高調波測定、Bluetooth通信、端末温度測定などの新機能を追加しました。
