スマートメーターリレーは多くの電力を消費しますか？

現代のエネルギー管理の時代において、スマート メーターは電力インフラの不可欠な部分となっています。多くのスマート メーターの中心にはスマート メーター リレーがあり、電気回路の制御と監視において重要な役割を果たす重要なコンポーネントです。スマート メーター リレーの大手サプライヤーとして、私はよくお客様から「スマート メーター リレーは多くの電力を消費しますか?」というよくある質問に遭遇します。このブログ投稿では、このトピックを詳しく掘り下げ、スマート メーター リレーの消費電力を技術的な観点から検証し、情報に基づいた意思決定に役立つ洞察を提供します。

スマートメーターリレーを理解する

消費電力について説明する前に、まずスマート メーター リレーとは何か、またその機能について理解しましょう。スマート メーター リレーは、電気の流れを制御するためにスマート メーターで使用される電気機械またはソリッド ステート デバイスです。顧客の電源の遠隔切断や再接続、負荷管理、電力消費量の正確な測定など、さまざまな目的に使用できます。

市場にはさまざまなタイプのスマート リレーがあり、それぞれに独自の機能と用途があります。たとえば、次のように探索できます。スマートリレー、スマートリレーPlc、スマートメーターリレー、スマートリレーコントローラー、 そして磁気ラッチリレー当社のウェブサイトで。

消費電力に影響を与える要因

スマート メーター リレーの消費電力は、リレーの種類、その動作モード、使用される特定の設計とテクノロジなど、いくつかの要因の影響を受けます。

リレーの種類

スマートメーターで使用されるリレーには、主に電気機械式リレーとソリッドステートリレーの 2 種類があります。

電気機械リレーは、コイルと一連の接点で構成されます。コイルに通電すると磁界が発生し、接点が動いて回路が開閉します。電気機械リレーの消費電力は、主にコイルに通電するために必要な電力によって決まります。通電状態では、コイルは継続的に電力を消費します。その電力は、リレーの設計と仕様に応じて、数ミリワットから数ワットの範囲になります。

一方、ソリッドステートリレーは、トランジスタやサイリスタなどの半導体デバイスを使用して回路を制御します。可動部品がないため、一般に電気機械式リレーと比較して消費電力が低くなります。ソリッドステートリレーは通常、制御回路で少量の電力しか消費せず、通常はマイクロワットからミリワットの範囲です。

動作モード

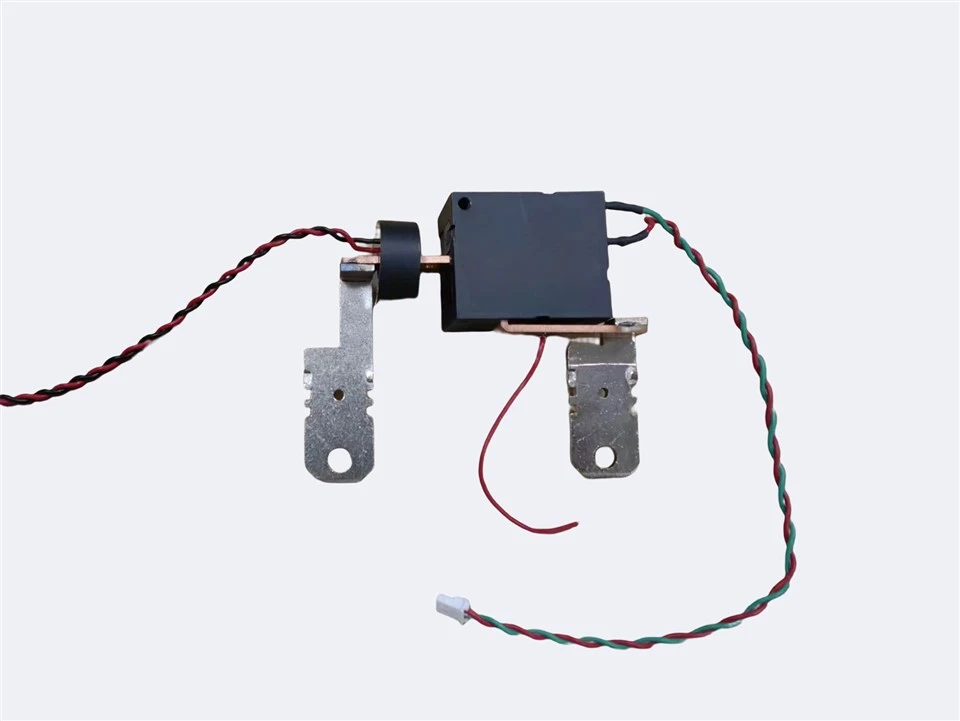

リレーの動作モードも消費電力に影響します。一部のリレーはノーマルオープンまたはノーマルクローズ状態になるように設計されており、状態を切り替えるときにのみ電力を消費します。たとえば、磁気ラッチング リレーでは、リレーをある状態から別の状態に切り替えるために、電流の短いパルスがコイルに適用されます。スイッチが切り替わると、リレーはコイルに電力を入力しなくてもその状態を維持するため、時間の経過とともに消費電力が非常に低くなります。

対照的に、一部のリレーは、長期間通電状態を維持する必要がある場合があります。このような場合、特に多数のリレーが使用されるアプリケーションでは、継続的な電力消費が加算され、重大な要因となる可能性があります。

デザインとテクノロジー

リレーの設計と技術の進歩により、よりエネルギー効率の高いリレーが開発されました。たとえば、最新のリレーには低電力コイルや先進的な半導体材料が使用されていることが多く、性能を損なうことなく消費電力を削減できます。さらに、一部のリレーには、リレーがアクティブに動作していないときの電力使用量をさらに最小限に抑えるために、自動シャットダウンやスリープ モードなどの電源管理機能が組み込まれています。

消費電力の測定

スマート メーター リレーの消費電力を正確に判断するには、いくつかの測定手法を使用できます。一般的な方法の 1 つは、一定期間にわたってリレーによって消費される電力を測定できる電力計を使用することです。これにより、電力消費に関するリアルタイムのデータが提供され、異常な電力使用パターンを特定するのに役立ちます。

もう 1 つのアプローチは、コイル抵抗や動作電圧などのリレーの仕様に基づいて消費電力を計算することです。オームの法則 (P = V²/R、P は電力、V は電圧、R は抵抗) を使用することで、通電時のリレーのコイルの消費電力を推定できます。

電力消費量と全体のエネルギー使用量の比較

スマート メーター リレーの電力消費を検討するときは、スマート メーター システムとより広範な電力ネットワークの全体的なエネルギー使用量のコンテキストに置くことが重要です。ほとんどの場合、単一のスマート メーター リレーの消費電力は、接続された負荷の総エネルギー消費量と比較して比較的小さいです。

たとえば、一般的な住宅用スマート メーター アプリケーションでは、スマート メーター リレーの消費電力は数ミリワットから数ワットの範囲になります。対照的に、平均的な家庭は 1 日に数キロワットの電力を消費します。したがって、リレーによって消費される電力は、全体のエネルギー使用量のほんの一部にすぎません。

ただし、多数のスマート メーターとリレーが設置される大規模な産業用または商業用アプリケーションでは、リレーの累積電力消費量がさらに大きくなる可能性があります。このような場合、全体的なエネルギーコストを最小限に抑えるために、エネルギー効率の高いリレーを選択することが重要です。

エネルギーの選択 - 効率的なスマート メーター リレー

スマート メーター リレーのサプライヤーとして、私は顧客にエネルギー効率の高いソリューションを提供することの重要性を理解しています。アプリケーションにスマート メーター リレーを選択する場合、考慮すべき重要な要素がいくつかあります。

• リレーの種類: 前述したように、ソリッドステート リレーは一般に電気機械リレーよりも消費電力が少なくなります。消費電力が大きな懸念事項である場合は、ソリッドステートリレーの方が良い選択となる可能性があります。
• コイル設計: 低抵抗コイルを備えたリレー、または消費電力を削減する高度なコイル技術を使用したリレーを探してください。
• 電源管理機能: アイドル期間中の電力使用量を最小限に抑えるために、自動シャットダウンやスリープ モードなどの電源管理機能が組み込まれたリレーを検討してください。
• 認証: リレーが関連する標準化団体によってエネルギー効率について認定されているかどうかを確認してください。これにより、リレーが特定の省エネ基準を満たしていることが保証されます。

結論

結論として、スマート メーター リレーの消費電力は、リレーの種類、動作モード、使用される設計とテクノロジなどのさまざまな要因によって異なります。一部のリレーは比較的少量の電力を消費しますが、他のリレーは、特に継続的に通電状態にある場合、より多くの電力を消費する可能性があります。

ただし、ほとんどの場合、スマート メーター リレーの消費電力は、接続されている負荷の全体的なエネルギー使用量と比較すると小さな要素です。エネルギー効率の高いリレーを選択し、適切な電力管理戦略を実装することで、スマート メーター システムの電力消費を最小限に抑え、エネルギー コストを削減できます。

当社のスマート メーター リレーの詳細についてご興味がある場合、または消費電力やその他の技術的側面についてご質問がある場合は、詳細な話し合いのために当社にお問い合わせいただくことをお勧めします。当社の専門家チームは、お客様の特定の用途や要件に最適なリレーの選択をお手伝いいたします。

参考文献

• ドルフ、RC、ビショップ、RH (2019)。電気回路の紹介。ワイリー。
• Malini, B.、Rohit, P. (2020)。パワーエレクトロニクス: 原理と応用。マグロウ - ヒル教育。
